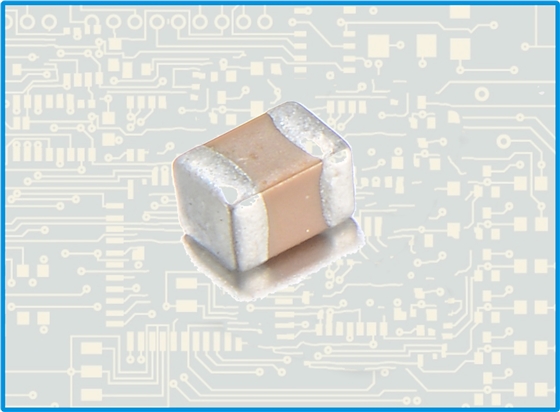

貼片電容正負極怎么區分?貼片電容外表通常為黃色、黑色或淡藍色。可分為無極性和有極性兩類。主要看電容的種類，鉭電容和鋁電解電容有正負極之分，一般在上面有標示。瓷介電容沒有正負極之分，兩邊沒有任何區別的。電容的極性可以這樣測量，一般來說，有極性的電容，反向加電壓時都會漏電，所以用萬用表電阻擋測量，正反電阻不一致的，是有極性的。無極性電容電阻應該都是無窮大。下面小編為大家說說貼片電容正負極。

　　貼片鋁電解電容電容的正負極區分和測量電容上面有標志的黑塊為負極。在PCB上電容位置上有兩個半圓，涂顏色的半圓對應的引腳為負極。也有用引腳長短來區別正負極長腳為正，短腳為負。

　　當我們不知道電容的正負極時，可以用萬用表來測量。電容兩極之間的介質并不是絕對的絕緣體，它的電阻也不是無限大，而是一個有限的數值，一般在1000兆歐以上。電容兩極之間的電阻叫做絕緣電阻或漏電電阻。只有電解電容的正極接電源正(電阻擋時的黑表筆)，負端接電源負(電阻擋時的紅表筆)時，電解電容的漏電流才小(漏電阻大)。反之，則電解電容的漏電流增加(漏電阻減小)。

　　我們先假設某極為“+”極，指針式萬用表選用R*100或R*1K擋，然后將假定的“+”極與萬用表的黑表筆相接，另一電極與萬用表的紅表筆相接，記下表針停止的刻度(表針靠左阻值大)，(對于數字萬用表來說可以直接讀出讀數。)然后將電容放電(兩根引線碰一下)，然后兩只表筆對調，重新進行測量。兩次測量中，表針最后停留的位置靠左(或阻值大)的那次，黑表筆接的就是電解電容的正極。
